GC8872国产替代DRV8872 带故障报告功能的刷式直流电机驱动芯片

芯片描述:

　　GC8872是一款带故障报告功能的刷式直流电机驱动芯片，适用于打印机、电器、工业设备以及其他小型机器。两个逻辑输入控制 H 桥驱动器，该驱动器由四个NMOS组成， 能够以高达3.6A 的峰值电流双向控制电机。利用电流衰减模式，可通过对输入进行脉宽调制 (PWM) 来控制电机转速。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。
　　GC8872具有集成电流调节功能，该功能使用内部基准电压和ISEN的PIN电压将电流限制在某一阈值，且不需要外部大电容来维持稳定电压，尤其是在电机启动和停转时。GC8872针对故障和短路问题提供了全面保护，包括欠压锁定 (UVLO)、过流保护(OCP)和过热保护(TSD)故障排除后，芯片会自动恢复正常工作。

芯片应用:

车用信息娱乐
HUD投影仪调整
电动移位旋钮
板载充电器

芯片描述:

独立的H桥电机
6.5V至45V宽工作电压范围
565mΩ（典型值RDS(on)(HS + LS)
3.6A峰值电流驱动能力
脉宽调制(PWM)控制接口
集成电流调节
低功耗休眠模式

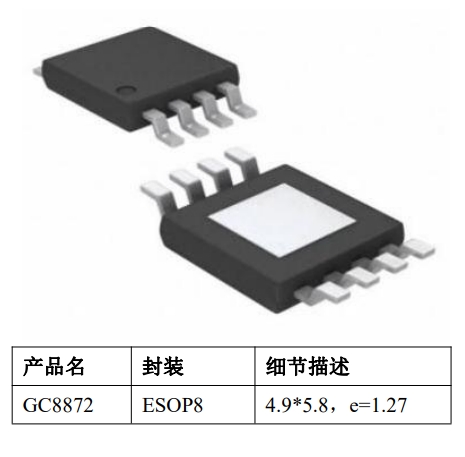

ESOP8封装

我司是GC浙江芯麦正式授权代理商，可以提供技术支持，需要技术资料与样品可以向我司业务人员索取（13923795851孙生-微信同号）；
