SC2121 10 位至 16 位 R/D 转换器 内置参考振荡器国产替代ADI AD2S1205

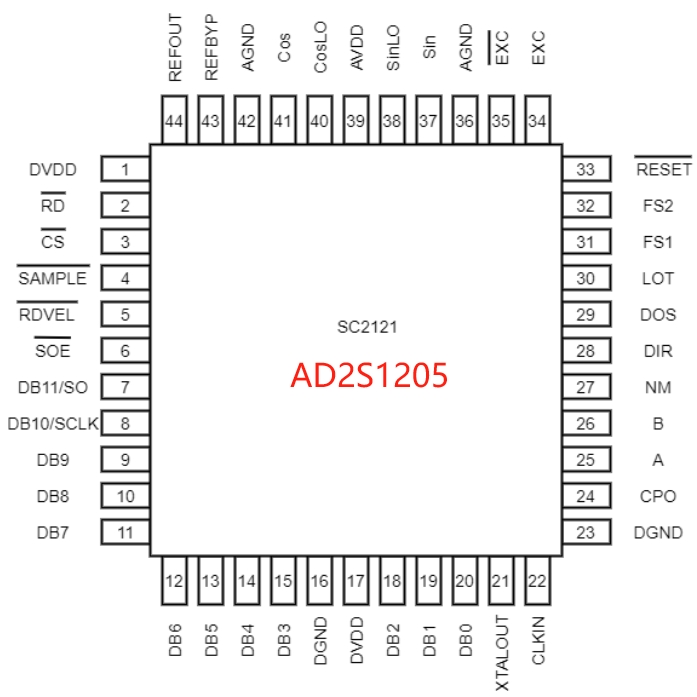

产品概况
SC2121 是一款 10 位至 16 位分辨率旋变数字转换器，集成片上可编程正弦波振荡器，为旋变器提供正弦波激励。转换器的正弦和余弦输入端允许输入 3.15Vp−p ±27%。 Type II 伺服环路用于跟踪输入信号，并将正弦和余弦输入端的信息转换为输入角度和速度所对应的数字量。最大跟踪速 3125 rps。

产品特色
1.比率跟踪转换 Type II 跟踪环路能够连续输出位置数据，且没有转换延迟。它还可以抑制噪声，并提供参考和输入信号的谐波失真容限。
2.系统故障检测。故障检测电路可以检测旋变的信号丢失、超范围输入信号、输入信号失配或位置跟踪丢失。各故障检测阈值可以由用户单独编程，以便针对特定应用进行优化。
3. 输入信号范围。正弦和余弦输入端支持 3.15 Vp−p ± 27%的差分输入电压。
4. 可编程激励频率。可以轻松地将激励频率设置为 2 kHz 至 20 kHz 范围内的多个标准频率。
5. 3 种格式位置数据。通过 12 并行端口或 3 线串行接口可以访问 10 位至 16 位绝对角位置数据。增量式编码器仿真采用标准 A-quad-B 格式，并提供方向输出。
6. 数字速度输出。通过 12 位并行端口或 3 线串行接口可以访问 10 位至 16 位带符号的数字量速度。

主要性能
◼ 完整的单芯片旋变数字转换器
◼ 最大跟踪速率：
3125 rps(10 位分辨率)
1250 rps(12 位分辨率)
625 rps (14 位分辨率)
156.25 rps(16 位分辨率)
◼ 精度： ±2.5 弧分/±5 弧分/±10 弧分
◼ 分辨率： 10/ 12/14/16 位
◼ 并行 10/12 位和串行 10/12/14/16 位数据端

◼ 绝对位置与速度输出
◼ 系统故障检测
◼ 增量式编码器仿真
◼ 内置可编程正弦波振荡器
◼ 兼容 DSP 和 SPI 接口标准
◼ 单电源供电电压： 5 V±5%，
◼ 输入信号电压： 3.15VP-P±27%
◼ 工作温度： -40°C 至+125°C

应用场合
◼ 过程控制
◼ 电动助力转向系统
◼ 工业电动机控制
◼ 混合动力汽车
◼ 集成的启动发电机/交流发电机
◼ 汽车运动检测与控制
