SC1282 双通道 8 位 1.0/1.5GSps 或单通道 8 位 2.0/3.0 GSps ADC国产替代TI ADC08D1500CIYB

SC1281/SC1282是采用多级差分流水线架构,内置高性能采样保持电路和片内基准电压源的双通道、8位、1.0/1.5GSPS模数转换器(ADC)或单通道、8位、2.0/3.0GSPS模数转换器(ADC)。
给我留言

产品概况
SC1281/SC1282是采用多级差分流水线架构,内置高性能采样保持电路和片内基准电压源的双通道、8位、1.0/1.5GSPS模数转换器(ADC)或单通道、8位、2.0/3.0GSPS模数转换器(ADC)。
SC1281/SC1282具有杰出的动态性能与低功耗特性。采用1.9V电源供电,SC1282在输入信号为103MHz,1.5GSPS采样率下,可产生7.9有效位数(ENOB),同时提供10-18的误码率(CER),在1.5GSPS的Non-demux模式下典型功耗为1.98W。SC1281在输入信号为103MHz,1.0GSPS采样率下,可产生7.95有效位数(ENOB),在1.0GSPS的Non-demux模式下典型功耗为1.17W。
为方便抓取数据,每个通道都有其独立DDR数据时钟DCLKI和DCLKQ,并且SC1281/SC1282支持1:2 Demux 模式,在该模式下每个通道的第二组8 bit LVDS总线被激活,输出数据速率变为时钟速率的一半。输出格式可以配置为偏移二进制(默认)或二进制补码,并且低电压差分信号(LVDS)数字输出与IEEE 1596.3-1996兼容,可调节的共模电压为0.8V或1.2V。

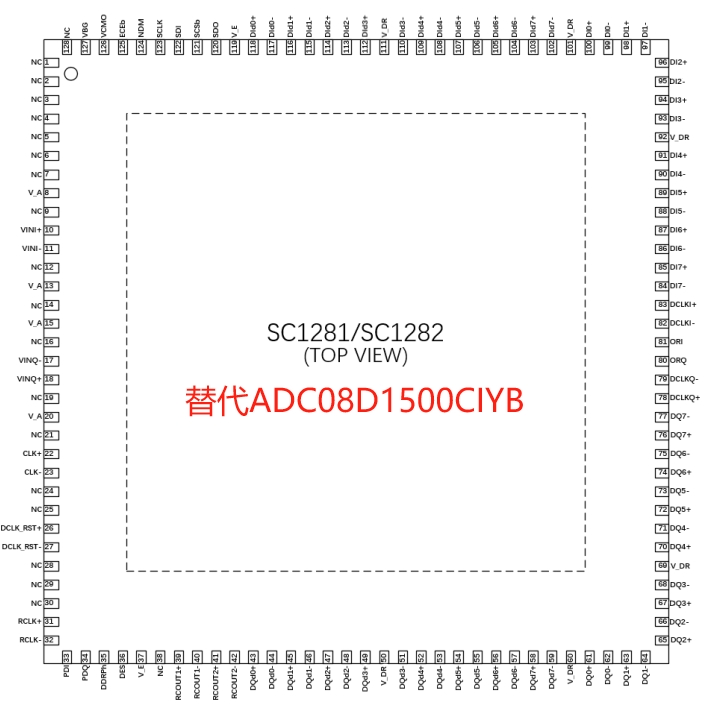

SC1281/SC1282采用128引脚的QFN封装,额定工业温度范围为-40°C至+ 125°C。



主要性能
 卓越的精度和动态性能
 低功耗,在较低的采样率下进一步降低
 内部端接、缓冲、差分模拟输入
 SPI 串行控制接口
 双边沿采样模式(I 与 Q 需提供相同输入)
 输出测试模式
 1:1 Non-demux 或 1:2 Demux LVDS 输出
 多芯片系统的自动同步特性
 单路 1.9V±0.1V 电源


应用场合
 数字示波器
 宽带通信
 数字采集系统



我司是芯炽正式授权代理商,可以提供技术支持,需要技术资料与样品可以向我司业务人员索取(13923795851孙生-微信同号);

产品详情
